Annexes

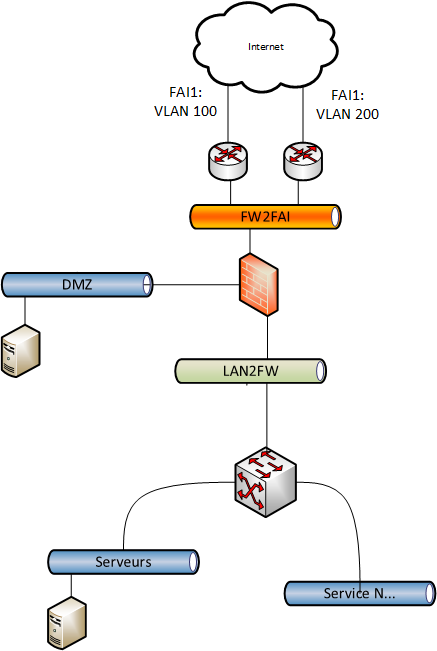

Annexe 1 - Schéma logique minimal l’infrastructure de chaque site géographique

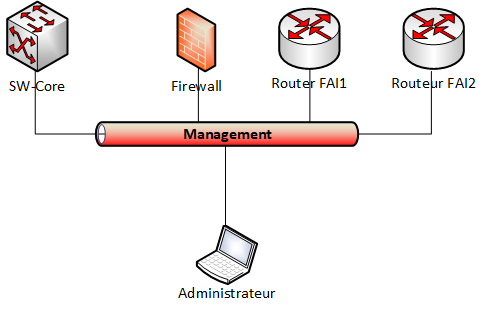

Annexe 2 - Schéma logique du réseau de management

Nouveauté 2026

Un vlan de management dédié est utilisable sur la ferme de serveurs Nutanix:
110 -->Bourges,
120 --> Chartres,
etc...

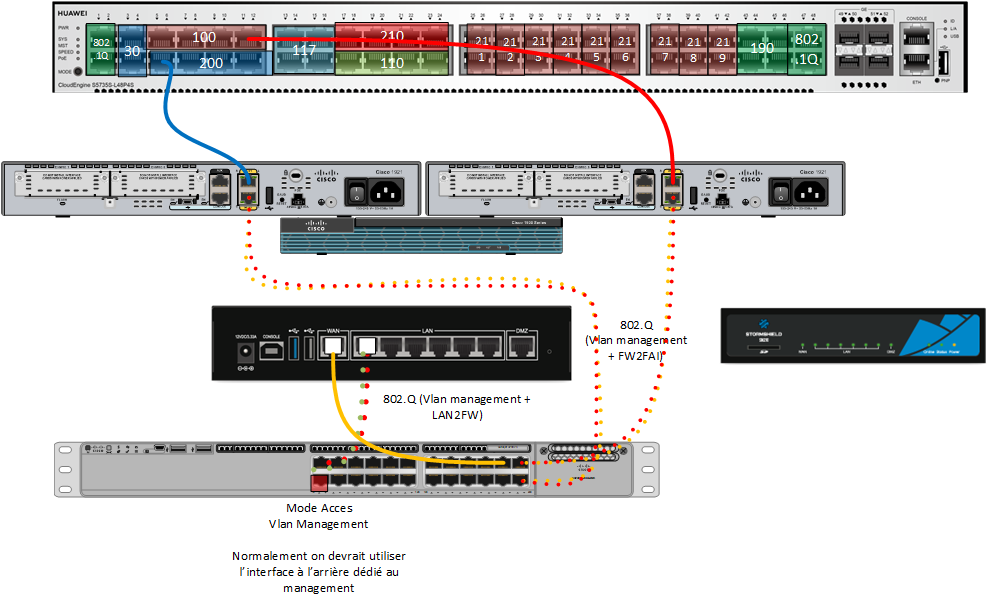

Annexe 3 - Schéma physique l’infrastructure

Les ports sont evidement à choisir par les étudiants

Annexe 4 - Plan d'adressage IP

	Site de
LAN global
Nombre d'hôtes
Nombre de serveurs
Adresse réseau
Masque
Plan adressage sous réseau (VLAN)
VLAN service + ID ferme de serveur	** **	** **	** **	** **
Nombre d'hôtes
Masque CIDR
Masque décimal
Adresse du réseau
Adresse de diffusion
Plage fixe
Plage DHCP principal
Plage DHCP secondaire
Passerelle
relai DHCP (oui / non)

	Site de
Routeur Pare Feu
Vlan Transport VLAN ID	Interface eth0	Interface eth1	Interface eth2	Interface eth3
vers service
Adresse
Masque
Routeurs FAI
	Interface eth0 (publique)	Interface eth1 (privée)	Interface virtuelle
R1
VLAN	100
Adresse
Masque
Passerelle
R2
VLAN	200
Adresse
Masque
Passerelle

Annexe 5 - Plan d'adressage IP des serveurs (suite)

	Site de
Nom	VM sur la ferme	VLAN (étiquette réseau)	Adresse IP et masque CIDR	Masque (notation décimale	Passerelle	login	password	OS

Serveurs publiques (Internet simulé) et serveurs hébergés dans DMZ

Nom	VM sur la ferme	VLAN (étiquette réseau)	Adresse IP et masque CIDR	Masque (notation décimale	Passerelle	login	password	OS
Registar DNS		200	121.283.90.205 / 29	255.255.255.248	121.283.90.206

Annexe 6 - Plan de brassage.

SW1 2960-24	Ports	VLAN	SW1 2960-24	Ports	VLAN
	Fa0/1			Fa0/1
	Fa0/2			Fa0/2
	Fa0/3			Fa0/3
	Fa0/4			Fa0/4
	Fa0/5			Fa0/5
	Fa0/6			Fa0/6
	Fa0/7			Fa0/7
	Fa0/8			Fa0/8
	Fa0/9			Fa0/9
	Fa0/10			Fa0/10
	Fa0/11			Fa0/11
	Fa0/12			Fa0/12
	Fa0/13			Fa0/13
	Fa0/14			Fa0/14
	Fa0/15			Fa0/15
	Fa0/16			Fa0/16
	Fa0/17			Fa0/17
	Fa0/18			Fa0/18
	Fa0/19			Fa0/19
	Fa0/20			Fa0/20
	Fa0/21			Fa0/21
	Fa0/22			Fa0/22
	Fa0/23			Fa0/23
	Gi0/1			Gi0/1
	Gi0/2			Gi0/2

Annexe 7 - Identifiants & mots de passe

Tables des noms DNS

nom	ip

Annexe 8 - Infrastructure Publique simulée dans le labo du lycée Fulbert

Annexe 9

Adressage IP publique des sites

VLAN ID	Routeur FAI	interface publique	Chartres	Orléans	Tours	Bourges
100	R1	adresse IP	221.87.128.2 /30	221.87.145.2 /30	221.87.137.2 /30	221.87.118.2 /30
		masque	255.255.255.252	255.255.255.252	255.255.255.252	255.255.255.252
		passerelle	221.87.128.1	221.87.145.1	221.87.137.1	221.87.118.1
200	R2	adresse IP	183.44.28.1 /30	183.44.45.1 /30	183.44.37.1 /30	183.44.18.1 /30
		masque	255.255.255.252	255.255.255.252	255.255.255.252	255.255.255.252
		passerelle	183.44.28.2	183.44.45.2	183.44.37.2	183.44.18.2

Routeurs simulant internet dans l’infrastructure du lycée Fulbert

VLAN ID	Routeur internet	interface	IP	Masque	Réseau	Broadcast
100	R1	chartres	221.87.128.1 /30	255.255.255.252	221.87.128.0	221.87.128.3
		orléans	221.87.145.1 /30	255.255.255.252	221.87.145.0	221.87.145.3
		tours	221.87.137.1 /30	255.255.255.252	221.87.137.0	221.87.137.3
		Bourges	221.87.136.1 /30	255.255.255.252	221.87.118.0	221.87.118.3
		reste du monde	121.183.90.201 /29	255.255.255.248	121.183.90.200	121.183.90.207
		PASSERELLE	121.183.90.206
200	R2	chartres	183.44.28.1 /30	255.255.255.252	183.44.28.0	183.44.28.3
		orléans	183.44.45.1 /30	255.255.255.252	183.44.45.0	183.44.45.3
		tours	183.44.37.1 /30	255.255.255.252	183.44.37.0	183.44.37.3
		Bourges	183.44.36.1 /30	255.255.255.252	183.44.18.0	183.44.18.3
		reste du monde	121.183.90.202 /29	255.255.255.248	121.183.90.200	121.183.90.207
		PASSERELLE	121.183.90.206
		RSportFulbert	Vers Internet simulé	121.183.90.206/29	255.255.255.248	121.183.90.200
			Vers Fulbert	10.200.255.1/16	255.255.0.0	10.200.0.0
			PASSERELLE	10.200.255.254	Commentaire NAT réseau 128.183.90.200 --> 10.200.255.1

Annexe 10

Les équipements de réseau

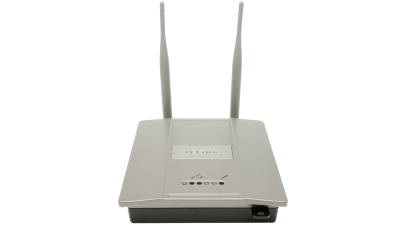

DLINK 3200 AP

DLINK 3200 AP
Désignation	Point d’Accès WIFI
Caractéristiques matériels	- Boîtier solide en métal certifié Plenum - Technologie Power over Ethernet (PoE) 802.3af intégrée - Deux antennes à gain élevé amovibles - Base PoE (Power over Ethernet) fournie - Supports de verrouillage inclus
Mode de fonctionnement	- AP - WDS - AP + WDS
Connectivité haute performance	- Débits sans fil conformes à la norme 802.11g - Débits de transfert de données sans fil pouvant atteindre 54 Mbps - Débit sans fil de 108 Mbps avec la technologie 108G D-Link
	*Le débit maximal du signal sans fil est basé sur les spécifications de la norme IEEE 802.11g. Dans la réalité, sa valeur pourra varier. En effet, les conditions réseau et les facteurs environnementaux peuvent restreindre le débit réel des données.
Sécurité	- Chiffrement des données WEP 64/128/152 bits - WPA Personal/WPA Enterprise - WPA2 Personal/WPA2 Enterprise - Authentification utilisateur 802.1x - AES - SSID multiples 802.1Q/segmentation réseau - Filtrage des adresses MAC
Administration	- Logiciel AP Manager - Navigateur Web (HTTP) - Telnet - SNMP v.3

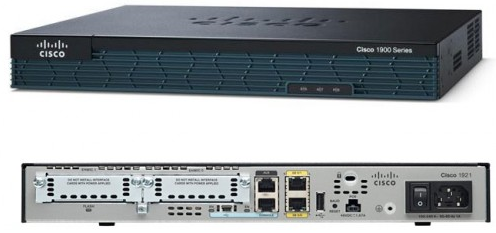

Routeurs Cisco

Routeur Cisco
Model	Brand CISCO Series 1900 Model CISCO1921/K9
SPEC	Speed 10/100/1000Mbps LAN Ports 2 x 10/100/1000Mbps
	VPN IPSec, PPTP, L2TP
Features	Interfaces/Ports: 2 x RJ-45 10/100/1000Base-T Network LAN 1 x RJ-45 Auxiliary Management 1 x RJ-45 Console Management 1 x Type A USB 2.0 USB 1 x Type B USB Management
	I/O Expansions: Number of Expansion Slots: 2 Expansion Slots: (2 Total) HWIC
	Management: SNMP RMON Syslog NetFlow TR-069 IEEE 802.1p QoS IEEE 802.1q VLAN Web Based Management Cisco Configuration Professional CiscoWorks LMS CiscoWorks NCM Cisco Security Manager Cisco Unified Provisioning Manager Cisco License Manager Cisco Configuration Engine
	Memory: Standard Memory: 512 MB Maximum Memory: 512 MB Memory Technology: DRAM Flash Memory: 256 MB The Cisco 1921 builds on the best-in-class offering of the Cisco 1841 Integrated Services Routers. All Cisco 1900 Series Integrated Services Routers offer embedded hardware encryption acceleration, optional firewall, intrusion prevention, and advanced security services. In addition, the platforms support the industry's widest range of wired and wireless connectivity options such as Serial, T1/E1, xDSL, Gigabit Ethernet, and third-generation (3G) wireless.

Switch CISCO 2960

Switch CISCO 2960 - 48 ports
Description du produit	Cisco Catalyst 2960-24TC-S - commutateur - 24 ports - Géré - Montable sur rack
Type de périphérique	Commutateur - 24 ports - Géré
Type de châssis	Montable sur rack 1U
Interfaces	Fast Ethernet
Ports	24 x 10/100 + 2 x SFP Gigabit combiné
Performances	Capacité de commutation : 16 Gbps Performances de transfert (taille de paquet 64 octets) : 6,5 Gbps
Taille de la table d'adresses MAC	8 000 entrées
Protocole de gestion à distance	SNMP 1, SNMP 2, RMON 1, RMON 2, Telnet, SNMP 3, SNMP 2c, HTTP, HTTPS, TFTP, SSH-2
Caractéristiques	Layer 2 switching, auto-détection par dispositif, compatible DHCP, auto-négociation, prise en charge du réseau local (LAN) virtuel, auto-uplink (MDI/MDI-X auto), IGMP snooping, prise en charge de Syslog, prise en charge DiffServ, contrôle de la tempête de Broadcast, Multicast Storm Control, Unicast Storm Control, prise en charge du protocole RSTP (Rapid Spanning Tree Protocol), prise en charge du protocole Multiple Spanning Tree Protocol (MSTP), assistance Dynamic Trunking Protocol (DTP), assistance Port Aggregation Protocol (PAgP), qualité de service (QDS), Link Aggregation Control Protocol (LACP), Port Security, notification de l'adresse MAC
Conformité aux normes	IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ab, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.1x, IEEE 802.1s, IEEE 802.3ah, IEEE 802.1ab (LLDP)
Alimentation	CA 120/230 V ( 50/60 Hz )
Dimensions (LxPxH)	44.5 cm x 23.6 cm x 4.4 cm
Poids	3.65 kg
Garantie du fabricant	Garantie limitée à vie
